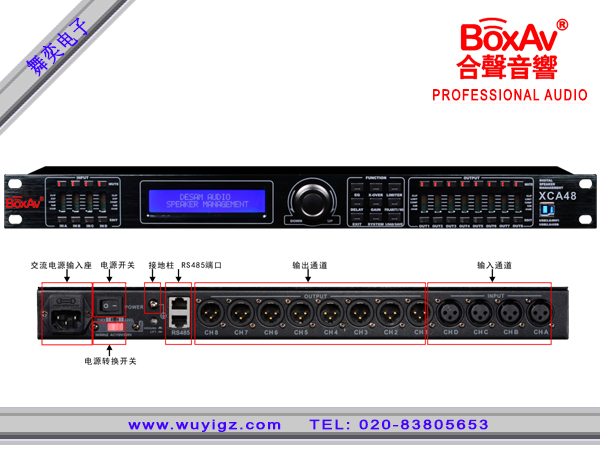

XCA系列数字音箱处理器
产品详细介绍
- 96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换
- 有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择，可灵活组合多种分频模式，高、低通分频点均可达20Hz～20KHz
- 提供USB和RS485接口可连接电脑，通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制；
- 直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁
- 单机可存储30种用户程序
- 可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态
- 每个输入和输出均有6段独立的参量均衡，调节增益范围可达±20dB，同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式
- 2×24 LCD蓝色背光显示功能设置，6段LED显示输入/输出的精确数字电平表、哑音及编辑状态
- 每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种
- 输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制
- 可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
- 可以分功能锁定，实现数据保密
- 输入通道可调噪声门
- 可通过WIFI连接电脑
| 型号 | XCA24 | XCA26 | XCA28 | XCA36 | XCA46 | XCA48 |
| 输入通道及插座 | 2路XLR母卡侬座 | 2路XLR母卡侬座 | 2路XLR母卡侬座 | 3路XLR母卡侬座 | 4路XLR母卡侬座 | 4路XLR母卡侬座 |
| 输出通道及插座 | 4路XLR公卡侬座 | 6路XLR公卡侬座 | 8路XLR公卡侬座 | 6路XLR公卡侬座 | 6路XLR公卡侬座 | 8路XLR公卡侬座 |
| 输入阻抗 | 平衡：20KΩ | |||||
| 输出阻抗 | 平衡：100Ω | |||||
| PC接口 | 面板1个USB接口、后板2个RS485接口(RJ-45座) | |||||
| 共模拟制比 | >78dB(1KHz) | |||||
| 输入范围 | ≤+25dBu | |||||
| 频率响应 | 20Hz-20KHz(-0.5dB) | |||||
| 信噪比 | >118dB | |||||
| 失真度 | <0.02% OUTPUT=0dBu/1KHz | |||||
| 通道分离度 | >88dB(1KHz) | |||||
| 输入通道功能 | ||||||
| 输入哑音 | 每个通道设立单独哑音控制 | |||||
| 输入延时 | 每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms | |||||
| 输入相位 | 同相(+) 或反相(-) | |||||
| 输入均衡 | 每输入通道设6个参量均衡，在Parameter下调整参数为：中心频率点：20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB | |||||
| 输入压缩 |
门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：0.3mS~200mS, | |||||
| 输入音量 | 调节范围：-80dB-+12dB、步距为0.2dB | |||||
| 输出通道功能 | ||||||
| 输出哑音 | 每个通道设立单独哑音控制 | |||||
| 输入选择 | 每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合 | |||||
| 输出增益 | 调节范围：-80dB-+12dB、步距为0.2dB | |||||
| 输出延时 | 每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms- 20ms,步距为84us；大于20ms，步距为0.5ms | |||||
| 输出相位 | 同相(+) 或反相 (-) | |||||
| 分频器设置 | 每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz、共239个频点 衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct | |||||
| 限幅器设置 | 每个输出通道可单独设置限幅器，可调整参数为：门限值：-40dBu-+20dBu、步距为0.5dBu 起动时间：0.3ms-200ms、小于1ms，步距为0.1ms；大于1ms，步距为1ms 释放时间：50ms~5000ms | |||||
| 输入扩展 | 门限值:-40dBu~+20dBu、步距为0.5dBu; 扩展比：1:1.0~1:20 小于1:20时， 步距为0.1 大于1:2.0时，步距为0.5； 响应时间：50mS~500mS,步距 为1mS 释放时间：0.3mS~200mS 小于1mS,步距为0.1mS 大于 1mS,步距为1mS | |||||
| 压缩设置 | 门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1 时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：0.3mS~200mS, 小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间： 50mS~5000mS 步距为1mS | |||||
| 输出均衡 | 每个输出通道可设6个均衡，均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为：中心频率点： 20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为： 中心频率点：20Hz-20KHz、共239个频点 斜率：6dB/12dB 增益：-20dB-+20dB、步距为0.1dB | |||||
| 处理器 | 96KHz采样频率，32-bit DSP处理器， 24-bit A/D及D/A转换 | |||||
| 显示 | 2×24 LCD蓝色背光显示设置，8段LED显示输入/输出的精确数字电平表、哑音及编辑状态 | |||||
| 功耗 | ≤25W | |||||
| 电源 | AC110V/220V 50/60Hz | |||||
| 产品尺寸(宽×深×高) | 482×228×44mm | |||||
| 净重 | 4.1kg | |||||
| 运输尺寸(宽×深×高) | 1PC:555X325X98mm/0.0177m3 6PCS:569X339X612mm/0.1180m3 | |||||
| 毛重 | 1PC:5(kg) 6PCS:31.5(kg) | |||||
